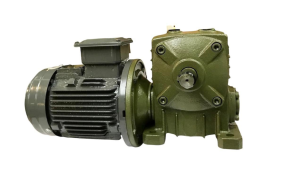

CHENTA ASM HỘP SỐ
TÍNH NĂNG, ĐẶC ĐIỂM
Tương thích cho cả động cơ IEC và NEMA.
Có tỉ số truyền (Ratio) từ 1/5 đến 1/60.
Dãy công suất của hộp số trục vít là từ 1 / 4HP đến 7.5HP.
Áp dụng con dấu dầu hai môi chất lượng trước đó.Trục sâu bằng thép
cacbon trung bình (S45C) được xử lý nhiệt cứng và mài trên ren.
Trục sâu bằng thép hợp kim Crom Molypden (SCM440) được xử lý nhiệt
tần số cao và mài trên ren cho kích thước hộp từ 300 trở lên.
Bánh xe nhôm đồng (ALBC3) để có độ bền tốt hơn.
THÔNG SỐ KÍCH THƯỚC VÀ MOMENT LỰC:
| Model | Trục đầu ra (mm) | M2 (Nm) | I – Min | I – Max |
| ASM-50 | 17 | 115 | 1/10-1/60 | 1/10-1/60 |
| ASM-60 | 22 | 200 | 1/10-1/60 | 1/10-1/60 |
| ASM-70 | 28 | 300 | 1/10-1/60 | 1/10-1/60 |
| ASM-80 | 32 | 400 | 1/10-1/60 | 1/10-1/60 |
| ASM-100 | 38 | 450 | 1/10-1/60 | 1/10-1/60 |
| ASM-120 | 45 | 520 | 1/10-1/60 | 1/10-1/60 |
| ASM-135 | 55 | 810 | 1/10-1/60 | 1/10-1/60 |
Vỏ ngoài chắc chắn được làm bằng Gang xám (FC20) và Gang dẻo (FCD45) cho kích thước hộp từ 300 trở lên.
Đế có thể tháo rời cho các hộp số lắp phổ thông.
Hoạt động êm ái: Bộ giảm tốc độ Worm cung cấp khả năng vận hành êm ái và trơn tru thông qua hệ thống truyền động trượt
Trục trực giao: Trục trực giao giúp thiết kế tiết kiệm không gian.
Bố cục trục: Trục đầu vào có sẵn bao gồm trục tiêu chuẩn có sẵn trong tất cả các kiểu máy hoặc trục kép (tùy chọn).
Trục đầu ra có sẵn bao gồm trục tiêu chuẩn có sẵn trong tất cả các kiểu máy hoặc trục kép (tùy chọn).
